Fertigung

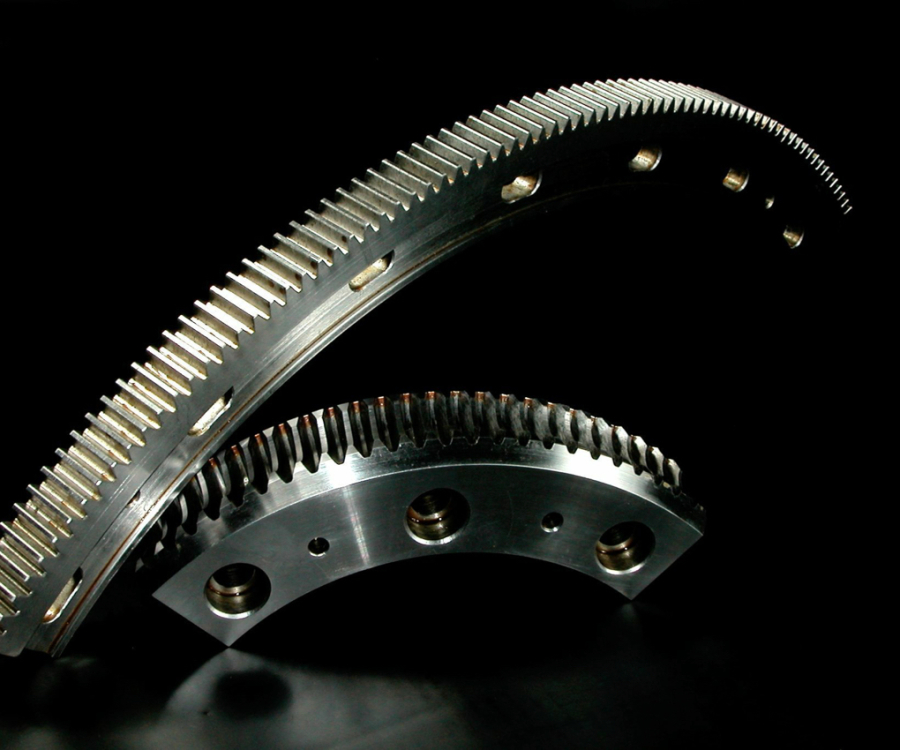

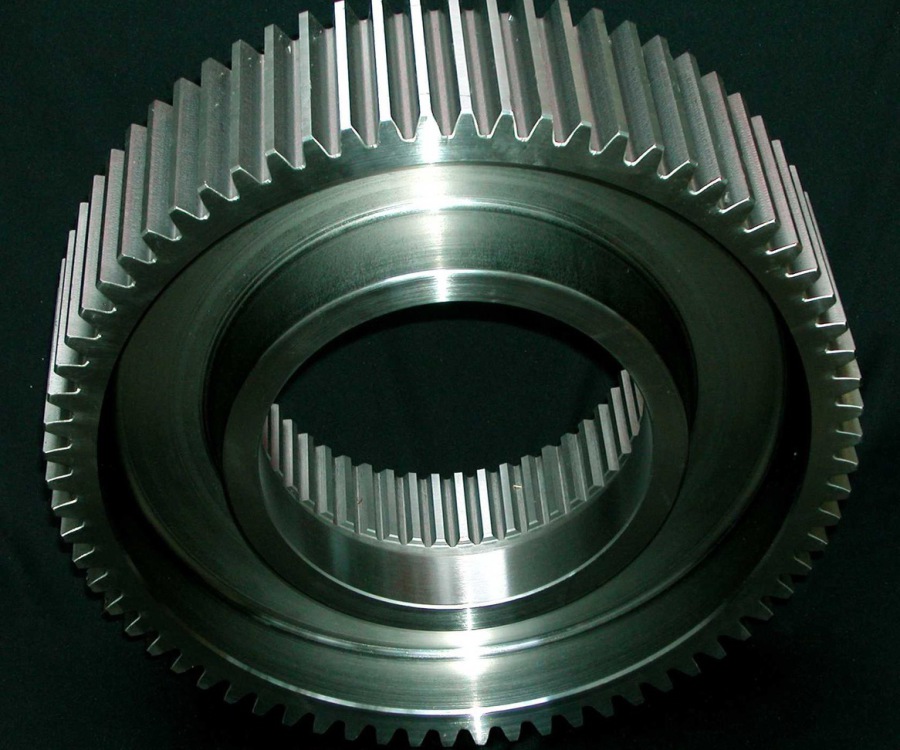

Innenverzahnungen/ Hohlräder

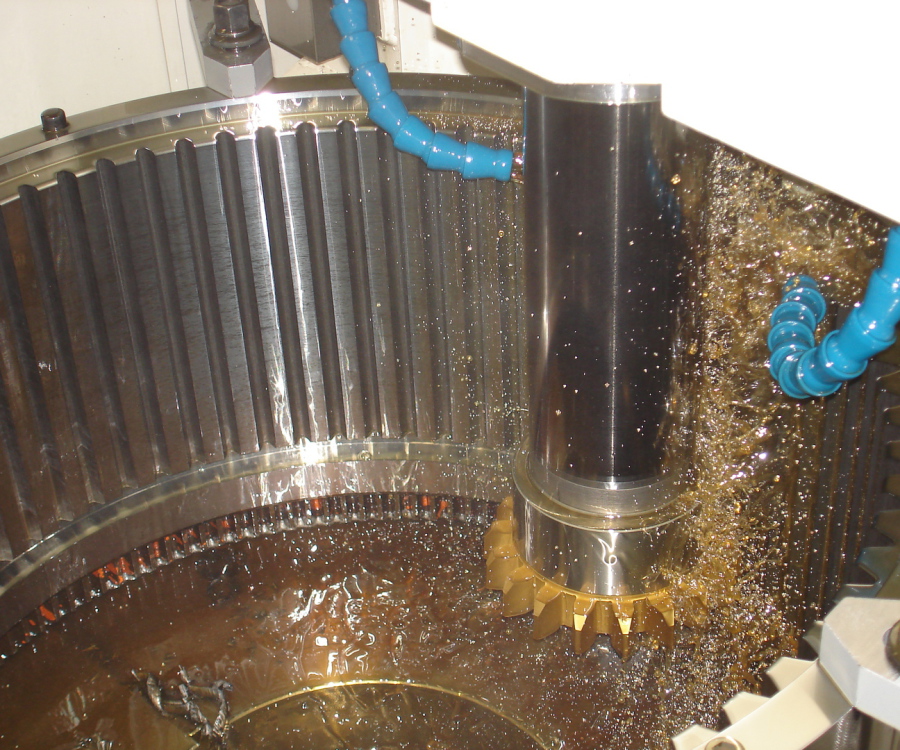

  • gestoßen
  • Durchmesser 20 bis 1800 mm
  • bis 360 mm Zahnbreite
  • Laufverzahnungen (DIN 867 o.ä.)
  • Kupplungsverzahnungen (DIN 5480 o.ä.)
  • andere genormte Verzahnungen (DP, NFE, ..)



Außen-verzahnungen/ Stirnräder und Ritzelwellen

  • wälzgefräst/ gestoßen/ geschliffen
  • 5-Achs gefräst (Sondermodule oder Sondereingriffswinkel)
  • D= 20 mm bis 1800 mm
  • bis 835 mm Zahnbreite
  • DIN 867, DIN 5480, NFE, DP,  u.a.

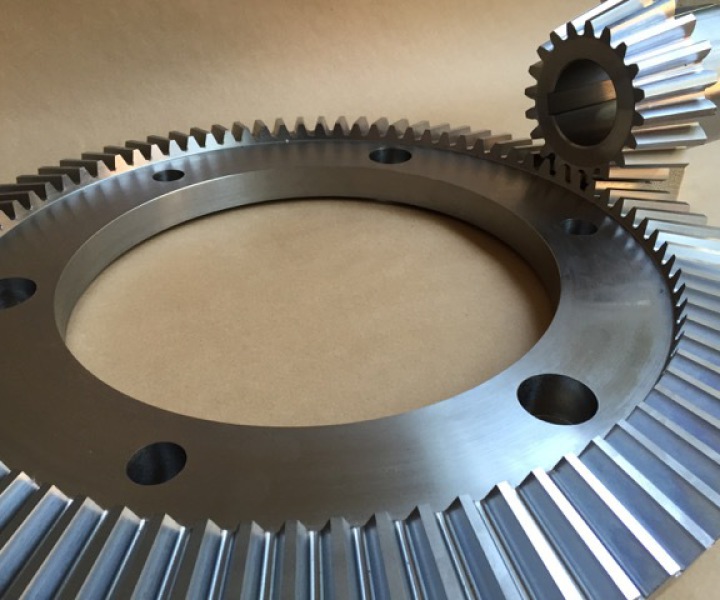

Kegelrad-verzahnung/ Kegelräder

  • 5-Achs gefräst oder gehobelt
  • bis 750 mm Durchmesser
  • gerade-/ schrägverzahnt
  • bis Modul 30
  • metrisch oder Zollmaße
  • Tragbildanpassung, Balligkeiten

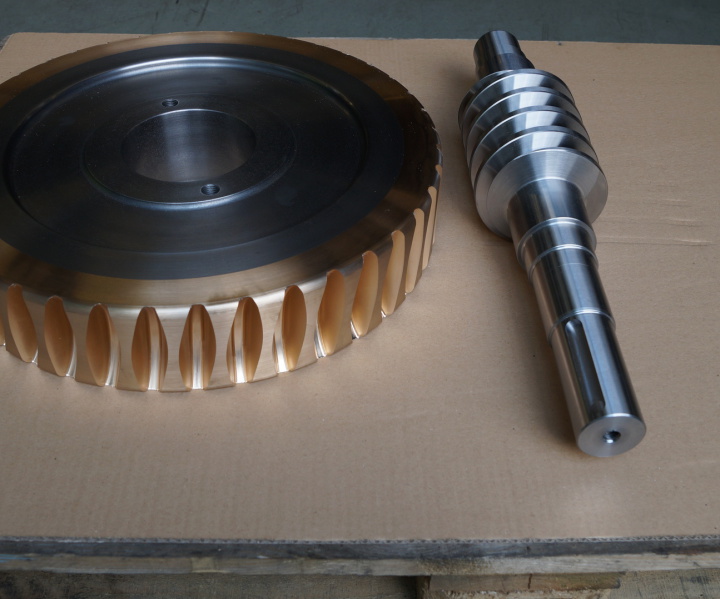

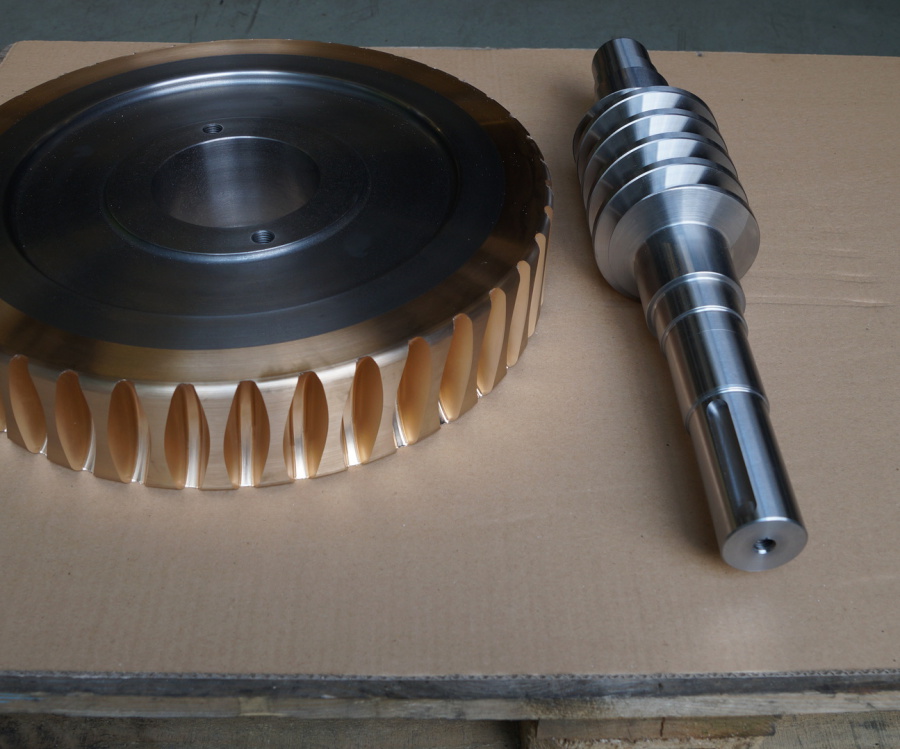

Schneckenräder/ Schneckenwellen

  • Schneckenräder bis D=1000 mm
  • Schneckenwellen ein- und mehrgängig
  • Schneckenwellen auch in geschliffener Ausführung

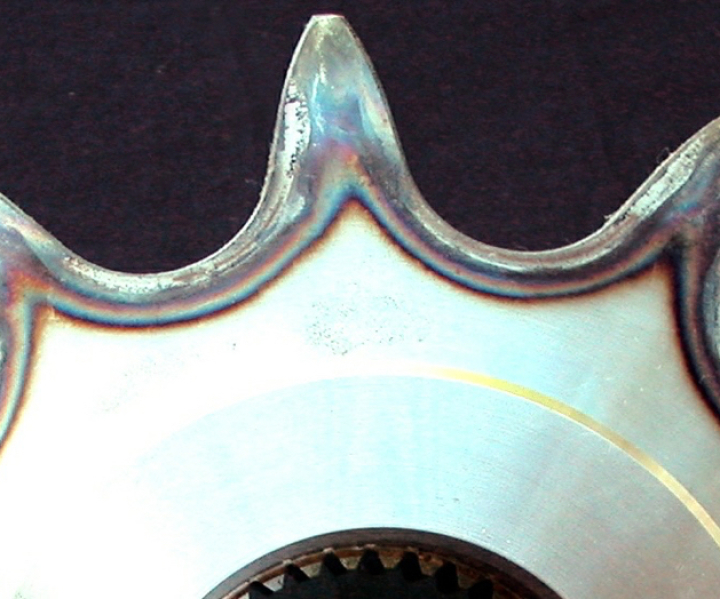

Kettenräder

  • bis D=1000 mm
  • nach Zeichnung/ Angaben

Antriebselemente als Sonderanfertigung

  • Keilwellen, Zahnstangen

  • Kupplungen etc.
  • Bitte sprechen Sie uns an.

Fertigung - Auszug aus vielen Möglichkeiten

  • Drehen
  • Bohren
  • Karusselldrehen
  • Fräsen
  • 5-Achs Fräsen
  • Verzahnen
  • Nuten ziehen
  • Nuten fräsen
  • Rundschleifen innen
  • Rundschleifen außen
  • Zahnflankenschleifen
  • Wärmebehandlung (extern)
  • Beschichten (extern)
